<Hist>

[2023-01-19] 생성



<Note>

VLSM (Variable Length Subnet Mask)

Ex 1. Auracle 주식회사는 ISP 업체인 KT로부터 [195.222.32.0/24] 대역을 할당받았습니다.
         관리자는 다음 사항에 따라 각 부서마다 Network 대역을 할당해야합니다.
         관리자의 입장에서 VLSM을 수행하시오.
          - Host 개수
            전략 및 기획 : 30 Hosts / 총무 : 30 Hosts / 인사 : 60 Hosts / 기술지원 : 60 Hosts

1) 전체 Network
     195.222.32.0 / 255.255.255.0
     Network ID (NID) : 195.222.32.0 / Broadcast (BC) : 195.222.32.255

2) 각 부서별 Network 할당 (Subnetting)
    A. 가장 많은 Host 수를 가진 "기술지원 부서"와 "인사부서"에 대한 IP를 우선적으로 할당합니다.
         195.222.32.00 000000  => NID : 195.222.32.0 / 255.255.255.192
                                   111111  => BC :  195.222.32.63
                                                  => 62 Hosts : 195.222.32.1 ~ 62 (NID와 BC 제외)
         195.222.32.01 000000  => NID : 195.222.32.64 / 255.255.255.192
                                   111111  => BC : 195.222.32.127
                                                  => 62 Hosts : 195.222.32.65 ~ 126

    B. 나머지 "전략 및 기획 부서", "총무 부서"에 대한 IP를 할당합니다.
         남은 Network : 195.222.32.10 000000 / 195.222.32.11 000000 각 64 Hosts
         둘 중 1개의 Network를 Subnetting하면 각각 30개의 Host가 할당될 수 있음.
         195.222.32.10 0 00000  => NID : 195.222.32.128 / 255.255.255.224
                                      11111  => BC : 195.222.32.159
                                                   => 30 Hosts : 195.222.32.129 ~ 158
         195.222.32.10 1 00000  => NID : 195.222.32.160 / 255.255.255.224
                                      11111  => BC : 195.222.32.191
                                                   => 30 Hosts : 195.222.32.161 ~ 190

    C. 남아있는 IP 대역
         남은 Network : 195.222.32.11 000000 (64 Hosts)
         NID : 195.222.32.192 / 255.255.255.192 / BC : 195.222.32.255
         Hosts : 195.222.32.193 ~ 254 (62 Hosts)

    D. 정리

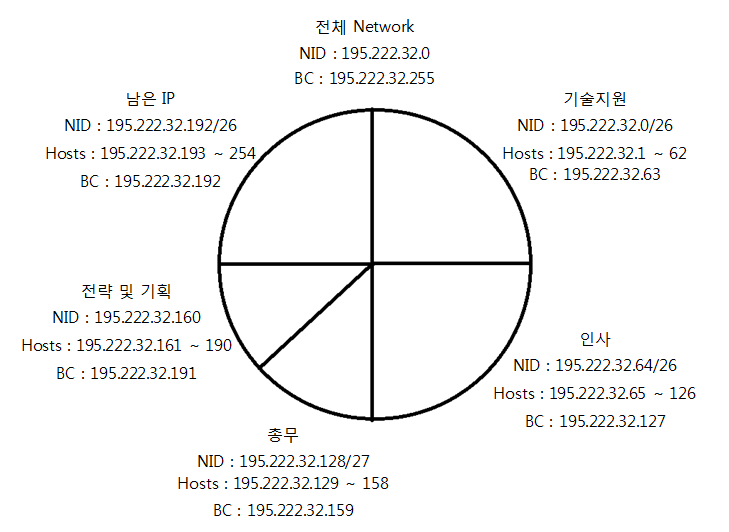

Fig01. 각 부서별 IP 할당 결과



이제까지, 예제로 보는 VLSM이었습니다! VLSM, 이해하면 어렵지 않습니다!
물론, 혼동하시면 안됩니다! 실무에서는, 문제 풀이와 같이 여유분의 IP 없이 할당하지는 않습니다.
 Host가 추가될 여지는 항상 존재하므로, 30명을 32 Host Network에, 또는 60명을 62 Host를 가진 Network에 할당하는 일은 없을 것입니다. 다만, Network 상 IP를 할당하는 방식은 여러 부분에서 사용되기 떄문에, 꼭 익히고 넘어가셔야합니다.

여기서 끝내지 마시고, 추가 문제들을 풀어보세요!

Ex 2. 예제 1번에서, IP 할당을 완료한 상태에서 다음과 같은 조건의 Network를 추가해보세요!
         회사의 규모가 성장함에 따라, "기술 교육 부서"와 "행사 담당 부서"가 설립되었습니다.
         추가될 Hosts 수가 다음과 같을 때, Host를 추가하고, 각 부서에 할당된 대역과 남은 대역을
         정리하시오.
          - Host 개수
            기술 교육 : 30 Hosts / 행사 담당 : 30 Hosts

Ex 3. PC에서, CMD창에 ipconfig를 입력하면, 현재 장비의 IPv4 주소가 출력됩니다.
         =============================================
         이더넷 어댑터 로컬 영역 연결:

            연결별 DNS 접미사. . . . :
            링크-로컬 IPv6 주소 . . . . : fe80::55de:afb1:d6c:8b68%11
            IPv4 주소 . . . . . . . . . : 104.104.104.104
            서브넷 마스크 . . . . . . . : 255.255.255.0
            기본 게이트웨이 . . . . . . : 104.104.104.254
         =============================================
         이런 식으로!
         결과를 토대로, 위 PC 또는 자신의 PC가 속한 Network에 대한 정보를 간략하게 작성해보세요!
         (Network ID, Broadcast Address, 가용한 Host IP)

================================
문제에 대한 답은 추후에 업데이트 하겠습니다.
