<Hist>

[2023-01-20] 생성

<Note>

이번에는 Cisco Packet Tracer에서 지원하는 Cable Type들을 살펴볼 예정입니다.
장비에 대한 조작법만큼이나, Cable 설정을 제대로 하는 것이 무척이나 중요한데요, 제가 모든 Cable에 대하여 알고있지는 못하지만, 실습에서 자주 사용하는 부분에 대해서는 설명을 할 수 있으니, 한번 살펴보도록 하겠습니다.

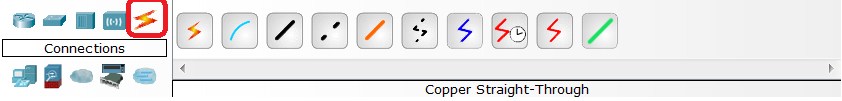

Fig01. Cisco Packet Tracer에서 지원하는 Connections 종류

먼저, 하단 탭에 있는 장비 추가 메뉴에서, 주황색 번개 모양 아이콘(붉은 상자 표시)을 클릭해주면,
바로 오른쪽에 10가지 유형의 Cable 관련 기능이 나옵니다. 우리는 이 기능에 대해 살펴볼 예정입니다.

1. Automatically Choose Connection Type
    Packet Tracer 프로그램에서 연결 방식, Port를 자동으로 지정하여 연결합니다.
    무척 편리한 기능이나, 사용자 의도와 다르게 연결될 수 있고, 어떤 Cable을 어떤 Port에 연결하는지
    지정하며 실습할 수 없습니다. 숙련되기 전까지, 배우는 입장에서, 자동 케이블 연결 기능은 되도록
    적게 사용하는 것을 권장합니다.
2. Console
    Router에 PC 등 End-Device를 연결하여 제어를 하기 위한 목적의 연결입니다.
3. Copper Straight-Through (Direct) / 4. Copper Cross-Over
    어쩌면 저희가 실습간 사용하게 될 가장 많이 사용할 Cable 중 한 종류라고 볼 수 있습니다.
    MDI 장비와 MDI-X 장비를 연결하는 경우에 Direct Cable을 적용합니다.
    MDI와 MDI-X, 갑자기 무슨 말일까요?
    Network 장비는 CPU 기반 장비(MDI)와 CPU가 기반되지 않는 장비(MDI-X)로 분류됩니다.
    MDI 장비로는 PC, Server, Router가 있고,
    MDI-X 장비로는 Switch, Hub가 있지요.
    서로 다른 종류의 장비를 연결할 때는, Direct Cable을 적용하고,
    같은 종류의 장비를 연결할 때는 Cross Cable을 적용합니다.

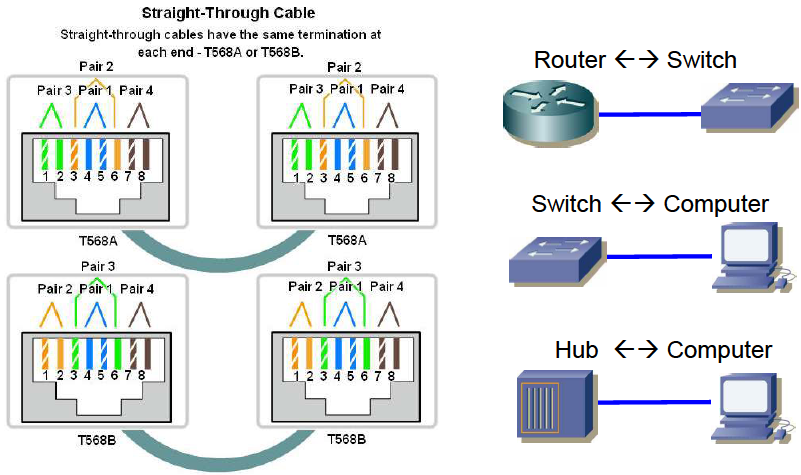

Fig 02-01. Inner Construction Of Direct Cable / 출처 - http://blog.naver.com/bbq6802/30147353774

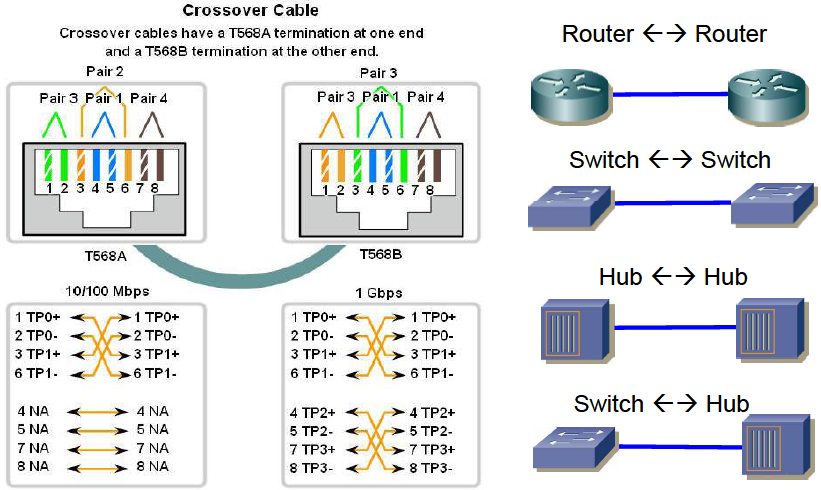

Fig 02-02. Inner Construction Of Cross-Over Cable / 출처 - http://blog.naver.com/bbq6802/30147353774

5. Fiber
    Optical Fiber (광섬유). 저도 아직 안배웠습니다.
6. Phone
    전화선. RJ-11 Terminal로 연결됩니다. 많이 써봤는데, 이론적인 사항은 저도 아직 안배웠습니다.
7. Coaxial
    동축 케이블.
8. Serial DCE
    Router간의 연결되는 Serial Cable의 DCE 부분입니다.
    두 Router를 연결할 때, 한 쪽은 DCE로, 다른 한 쪽은 DTE로 연결을 해줍니다.
    DCE 연결과 Clock-Rate에 대해서는, Dynamic Routing을 다룰 때 추가적으로 설명하겠습니다.
9. Serial DTE
    Router간의 연결되는 Serial Cable의 DTE 부분입니다.
10. Octal
       Router간 사용되는 Interface의 종류인 Octal Cable입니다. (Optical Cable과는 다릅니다.)

어떤가요, 어렵지 않죠?
다른 Cable은 몰라도, Copper Cable과 Serial Cable은 꼭 알아두셔야합니다.
그래야 다음에 실습할 과제들에 대해 버벅임 없이 잘 알 수 있습니다.
