이번에는, Cisco Packet Tracer를 통해, 장비를 추가하고, 설정하는 방법에 대해 알아볼 예정입니다.
Packet Tracer를 켭니다.
기능이 이곳저곳에 있어서 꽤 복잡하게 느껴질 수 있을겁니다.
차근차근 보도록 하겠습니다.

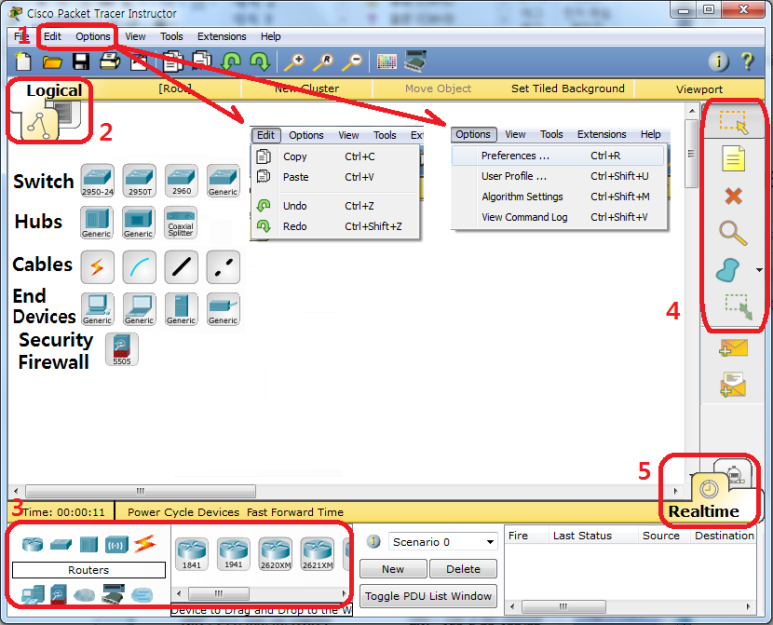

1) File, Edit, Option Tab은 앞으로도 자주 사용하게 될 부분입니다.
File : 새 File을 만들거나, 기존 File을 열거나, 현재 File을 저장합니다.
파일은 Packet Tracer Activity File(*.pkz)로 저장되며, Packet Tracer 프로그램으로
열람, 수정할 수 있습니다.
Edit : Copy / Paste, Undo / Redo의 기능이 있습니다.
Option : 기본적인 Setting이 이루어지는 부분입니다. 특히 Preferance 창을 열어서, Simulation간
기본적인 Interface를 설정하거나, File에 비밀번호를 설정할 수 있습니다.
2) 현재 우리는 장비의 논리적인 구조를 바탕으로 구성을 하고 있습니다. Logical 글씨 바로 아래의 장치
모양의 버튼을 클릭하면, 물리적인 구조를 바탕으로 한 구성으로 전환할 수 있습니다. 물리적 부분은
추후에 다루도록 하겠습니다.
3) 아래쪽에는 장비를 추가할 수 있는 목록창이 있습니다.
Routers / Switchs / Hubs / Wireless Devices / Connections / End Devices
Security / Wan Emulation / Custom Made Devices / Multiuser Connection
이렇게 이루어져 있는데, 이 중 저희는 굵은 글씨에 밑줄 그어진 장비에 대해서만 사용할 예정입니다.
4) 우측 Tab에는, 커서 기능을 모아두었는데요, 위쪽부터
선택 (Select) / 메모 (Place Note) / 삭제 (Delete) / 도형 (Draw Polygon) / 크기 조정 (Resize)
기능을 선택할 수 있습니다.
5) Realtime / Simulation 버튼입니다.
Realtime은 실시간으로 통신하는 모습을 보거나, 장비의 실제 동작과 유사한 환경을 보여줍니다.
반면에 Simulation은 Packet 전송의 한 부분 한 부분을 세세하게 보고자 할 때 사용하는 기능입니다.
Packet Tracer를 배우는 초기에 사용하기에 유용한 기능들을 설명해보았고,
Preferance를 통해 편리한 Interface 설정을 살펴보겠습니다.
교육용도에 맞게, 그에 어울리는 Interface들이 무척 많은데요, Preferances 창을 직접 보여드리며
자주 사용하는 Option에 대해 설명하겠습니다.

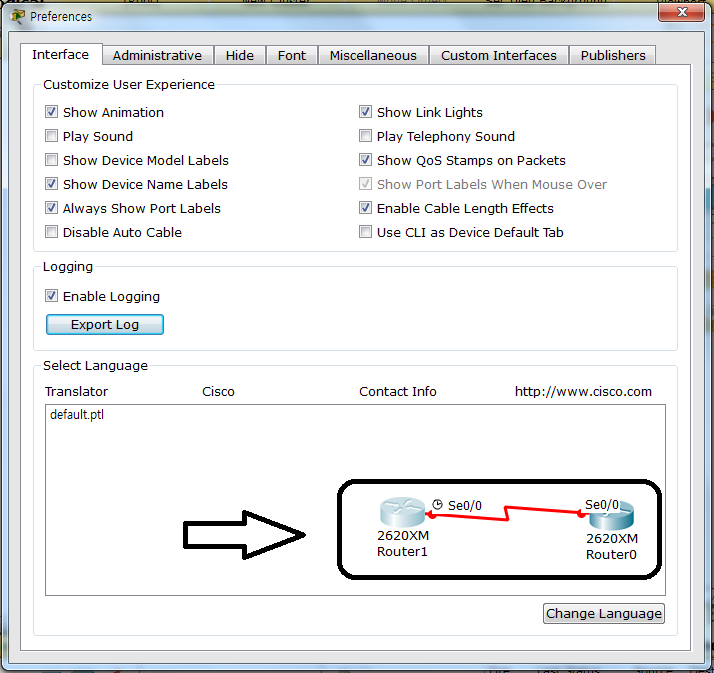

검은 사각형 안에 있는 Router와 Connection은, Preferances의 설정에 따라 장비가 어떻게 보이는지를 볼 수 있도록 만든 ScreenShot입니다.
- Show Animation : Animation을 활성화합니다. 초기에는 이 설정이 잘 안와닿지만, 위에서 설명한
Simulation 기능을 이용하여 Packet을 분석할 때, 도움이 되는 기능입니다.
- Show Device Model Labels : 기기마다 지정된 이름 위쪽에 해당 장비의 Model명을 명시합니다.
장비의 모델에 따른 차이점을 보며 학습하고자 할 때 도움됩니다.
Ex. Router1 위에 있는 2620XM이 Router의 모델명입니다.
- Show QOS Stamps On Packets :
- Show Device Name Labers : 각 장비마다 지정된 이름을 표시합니다. 동일한 종류의 장비가 여러 대
동시에 작동되는 환경에서, 이름이나 번호와 같은 구분이 없다면,
꽤 혼란스러울 것입니다. 장비마다 번호나 이름을 설정할 수 있으며,
이에 따라 프로그램을 사용하는 동안 가독성을 올려줄 것입니다.
Ex. 장비에 표기된 Router0, Router1가 해당 Router의 이름입니다.
- Always Show Port Labels : 제가 생각하기에 비교적 중요한 기능 중 하나입니다. 장비마다 연결된
Port(케이블이 연결되는 부분) 번호를 보여줍니다. 장비를 연결하거나
신호를 보내거나, Router 등 장비 설정을 진행할 때 혼동을 방지합니다.
Ex. 케이블 위에 표기된 Se0/0을 표기해주는 기능을 말합니다.
이제까지 기본적인 Packet Tracer의 설정법을 보았습니다.
엄청 쉽쥬? 계속해서 배우게 될 여러 장비들을 조작하기 위해, Packet Tracer와 GNS3를 많이 다루게 될 예정인데요, 이러한 기본적인 설정들은 교육을 더욱 즐겁고 효율적으로 만들어줍니다.
다음번에는 Packet Tracer를 활용하여 실습을 하는 모습을 보여드리겠습니다.
